2-слойная алюминиевая печатная плата.
Двухслойная алюминиевая печатная плата Jiubao унаследовала металличность и безопасность однослойной алюминиевой базовой печатной платы и может реализовать сложную и точную проводку обычной печатной платы (печатная плата FR4). Двухслойная печатная плата с алюминиевой подложкой идеально сочетает в себе характеристики рассеивания тепла алюминием, проводящей медью, изоляционной смолой и термопленкой для электронных плат. Двухслойная печатная плата с алюминиевой подложкой может быть независимо подключена к обеим сторонам продукта и может соединяться с линиями на обеих сторонах через отверстия с гальваническим покрытием для формирования более крупной сети. Сделайте конструкцию проводки двухслойной печатной платы с алюминиевой подложкой более гибкой, которая может соответствовать более сложным рабочим зонам. Он может реализовать заполнение "SMT", проводку и обвязку с обеих сторон изделия. Двухслойная печатная плата с алюминиевой подложкой сочетает в себе высокую эффективность теплопроводности, рассеивания тепла, безопасность изоляции и длительный срок службы.

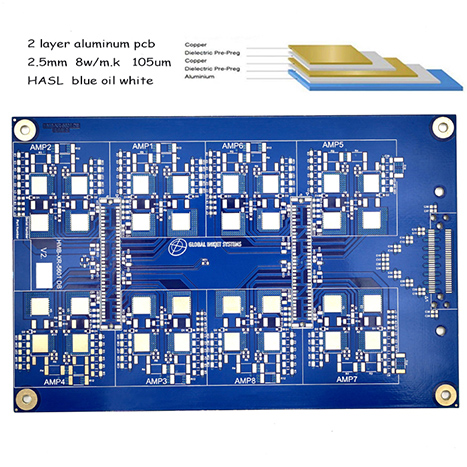

Схематическая диаграмма 2-слойной структуры печатной платы с алюминиевой подложкой:

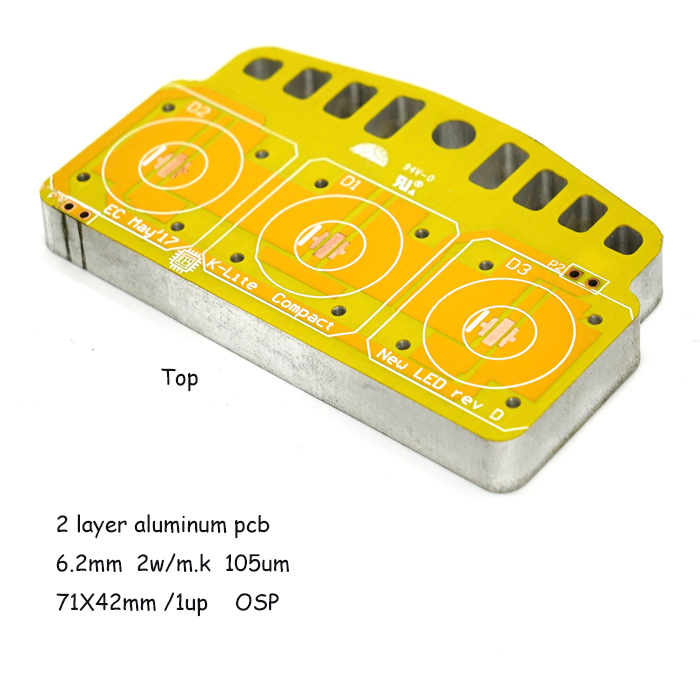

Схематическая диаграмма передней и задней части двухслойной печатной платы с алюминиевой подложкой:
2-слойная алюминиевая подложка для печатных плат Производство и производственный процесс Инструкции по производству
Субстрат |
Алюминий (5052) |
Количество слоев |
1л |
Толщина (мм) |
0,8 мм~5,0 мм (±10%) |
Теплопроводность (диэлектрический слой) |
0,8/1,5/2,0/3,0 Вт/м.К. |
Толщина медной фольги (мкм) |
35/70/105/140ум |
Цвет паяльной маски |
белый/черный/матовый черный/красный/зеленый/синий/матовый зеленый |
Субстрат |
Алюминий (5052) |
Количество слоев |
2л |
Толщина (мм) |
0,8/1,0/1,2/1,5/1,6/2,0/2,5/3,0 мм (±10%) |
Теплопроводность (диэлектрический слой) (Вт/м-К) |
0,8/1,5/2,0/3,0 Вт/м.К. |
Толщина медной фольги (мкм) |
35/70/105/140 мкм |
Цвет паяльной маски |
белый/черный/матовый черный/красный/зеленый/синий/матовый зеленый |
Цвет персонажа |
белый/черный/оранжевый/красный/синий |
Методы формирования |
Гонги с ЧПУ, V-образная резка с ЧПУ, формование пресс-форм, лазерная резка и фрезерование |
Контрольный тест |
АОИ; высокоскоростной летающий зонд; электронный тест; Проверка напряжения |
Процесс обработки поверхности |
HASL FREE LEAD DNIG; ОСП |
Срок поставки |
6-8 дней |
белый/черный/оранжевый/красный/синий |
Методы формирования |
Гонги с ЧПУ, V-образная резка с ЧПУ, формование пресс-форм, лазерная резка и фрезерование |
Контрольный тест |
АОИ; высокоскоростной летающий зонд; электронный тест; Проверка напряжения |
Процесс обработки поверхности |
HASL FREE LEAD DNIG OSP |
Срок поставки |
4-5 дней. |
Случаи применения двухслойных печатных плат с алюминиевой подложкой:
Фонари, промышленные контрольные лампы для шахтеров, автомобильные светодиодные фонари, сценические проекционные светильники, проекционное оборудование, светодиодные уличные фонари и различные высокоточные и востребованные приборы освещения с рассеиванием тепла.
Преимущества двухслойных печатных плат с алюминиевой подложкой
Долгий срок службы, эффективное рассеивание тепла, стабильность, широкий диапазон применения
Часто задаваемые вопросы
Q1. Вы производитель? У вас есть завод?
Ответ: Мы являемся профессиональным производителем печатных плат более 12 лет. У нас есть фабрики, и вы можете увидеть фотографии наших фабрик.
Q2. Могу ли я получить образцы бесплатно? Возможна ли доставка бесплатно?
Ответ: Да, мы можем предоставить вам бесплатные образцы после разговора и подтверждения всех деталей. Но мы не предоставляем бесплатную доставку, если вы покупаете много товаров, мы предоставим вам некоторые скидки.
Q3. Вы занимаетесь ОЕМ?
Ответ: Да. Мы являемся производителем печатных плат. У нас есть фабрики и специализированное оборудование для автоматизации всего процесса производства печатных плат, которые тщательно проверяются и отгружаются.
Q4. Какое время доставки?
Ответ: Наша доставка гарантируется в срок. Начиная с завершения производственного проекта, печатная плата с 1-слойной алюминиевой подложкой: 2-3 дня; 2-слойная печатная плата с алюминиевой подложкой: 6-8 дней; печатная плата с медной подложкой: 4-5 дней; 2-слойная медная подложка: 5-7 дней; конечно, это может быть ускорено в течение 48 часов.
Q5. Можно ли производить 4-слойные алюминиевые печатные платы?
Ответ: Да, мы являемся производителем печатных плат, мы можем изготовить 4-слойную алюминиевую печатную плату. Опишите структурный слой печатной платы, отправьте информацию Gerber на нашу электронную почту pcb@jbmcpcb.com для подтверждения.
