Печатная плата с медной подложкой для термоэлектрической сепарации

Печатная плата с медной подложкой для термоэлектрической сепарации

Введение продукта печатной платы с термоэлектрическим разделением на медной подложке:

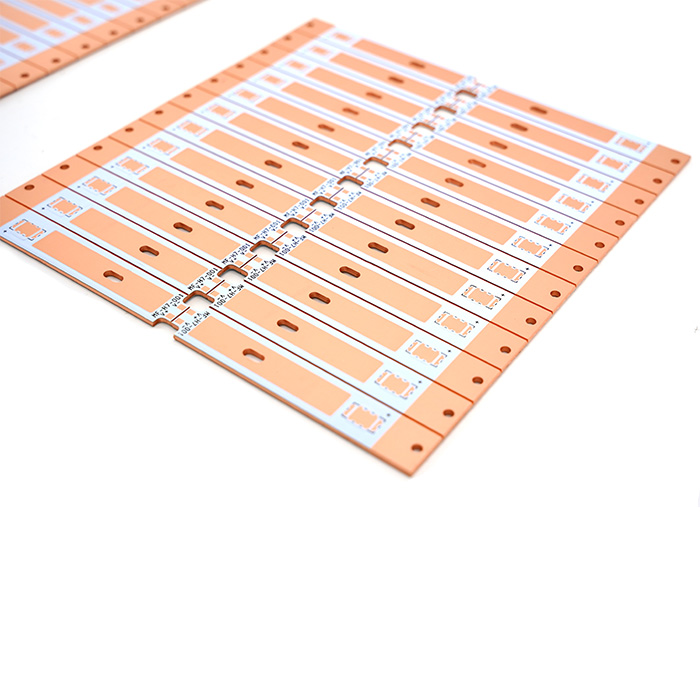

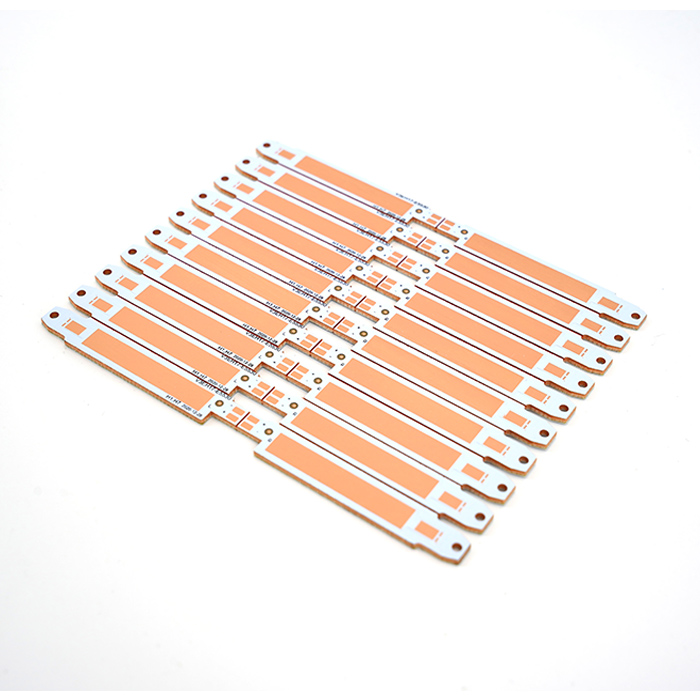

Теплопроводность меди в процессе изготовления печатной платы с металлическим сердечником достигает 384 Вт/(м·К), а термоэлектрическое разделение устраняет недостатки, связанные с недостаточной теплопроводностью и рассеянием тепла существующей односторонней медной подложки. Тепло относится к термопрокладке (PAD), а электричество относится к положительному и отрицательному электродам. Они разделены изоляционными материалами, образующими специальную термопрокладку. Функция термопрокладки – проводить тепло. Основная функция электрода – проводить электричество. Этот метод упаковки называется термоэлектрической сепарацией. , у него много преимуществ, в основном в конструкции светодиодного рассеивания тепла, это очень удобно. Большая открытая медная область на рисунке выполнена в виде большого выступа, который непосредственно контактирует с медным основанием и непосредственно контактирует с радиатором, а тепло отводится наружу, что значительно улучшает эффект рассеивания тепла. Продукт одностороннего термоэлектрического разделения может очень хорошо решить проблемы тепловыделения и светоотдачи при использовании автомобильных ламп и обладает преимуществами быстрого рассеивания тепла, высокой яркости и энергосбережения.

Процесс формирования термоэлектрически разделенной металлической подложки печатной платы включает: наклеивание защитной ленты на одну сторону медного основного слоя; формирование чернил против травления, экспозиция, проявка и травление в процессе печатной платы, так что область рассеивания тепла образует выступ, а высота выступа равна изолирующему слою и слою схемы. Укладывая слой схемы (медная фольга) и изолирующий слой (неклейкий препрег) вместе; открытие окна в области рассеивания тепла слоя схемы и изолирующего слоя, которое можно открыть путем высечки или формовки с ЧПУ; Теплорассеивающий слой, слой контура и изолирующий слой (нетекучий эпоксидный препрег) спрессованы вместе методом горячего прессования; схема слоя схемы производится в соответствии с процессом обработки печатной платы, и может быть сформирована металлическая подложка с термоэлектрическим разделением, предусмотренная полезной моделью. . Термоэлектрическое разделение подходит для согласования с одной мощной лампой, особенно с пакетом COB, чтобы лампа могла достигать лучших результатов.
Недостатки печатной платы с медной подложкой с термоэлектрическим разделением: не подходит для одноэлектродной упаковки без кристалла.
Структура печатной платы с медной подложкой с термоэлектрическим разделением подходит для высокочастотных цепей и зон с большими перепадами высоких и низких температур, рассеивания тепла в оборудовании для точной связи и в архитектурно-декоративной промышленности, а также в автомобильных светодиодных фонарях, шахтерских лампах и сценических светильниках. . Оборудование для экспонирования в промышленном оборудовании и радиаторы горнодобывающих машин - все это задействовано в приложениях.
Печатная плата с медной подложкой с термоэлектрическим разделением разделена на печатную плату с медной подложкой с односторонним термоэлектрическим разделением и печатную плату с медной подложкой с двухсторонним термоэлектрическим разделением, и теперь представлена ​​печатная плата с одной медной подложкой с термоэлектрическим разделением.

Фонарик, промышленная шахтерская лампа, автомобильная светодиодная лампа, УФ-лампа, сценическая проекционная лампа, связь 5G, настенный светильник, светодиодный уличный фонарь, механическое оборудование и различное прецизионное и востребованное охлаждающее осветительное оборудование

Долгий срок службы, эффективное рассеивание тепла, стабильное применение

Q1. Вы производитель печатных плат? У вас есть завод?
О: мы являемся профессиональным производителем печатных плат более 12 лет, у нас есть фабрики, машины, вы можете увидеть наши заводские фотографии.
Q2. Могу ли я получить образцы печатных плат бесплатно? Возможна ли бесплатная доставка?
О: Да, мы можем предоставить вам бесплатные образцы печатных плат после разговора и подтверждения всех деталей. Но мы не предлагаем бесплатную доставку, мы дадим вам скидку, если вы купите много товаров.
Q3. Вы занимаетесь ОЕМ?
Ответ: Да. Мы являемся производителем печатных плат, у нас есть заводы и специальное оборудование для автоматизации всего процесса производства печатных плат и печатных плат, и мы можем точно определять и отгружать продукцию. Мы предоставляем комплексные услуги по закупке печатных плат и печатных плат.
Q4. Может ли двухслойная термопрокладка находиться в непосредственном контакте с подложкой, в то время как электроды находятся на другом слое текстолита?
О: Да, мы можем производить печатные платы с 2-слойными теплопроводящими прокладками, находящимися в непосредственном контакте с подложкой, мы называем это 2-слойной термоэлектрической разделительной медной подложкой, вы можете посмотреть нашу карту продукции или отправить информацию Gerber на нашу электронную почту. @jbmcpcb. ком для подтверждения.
