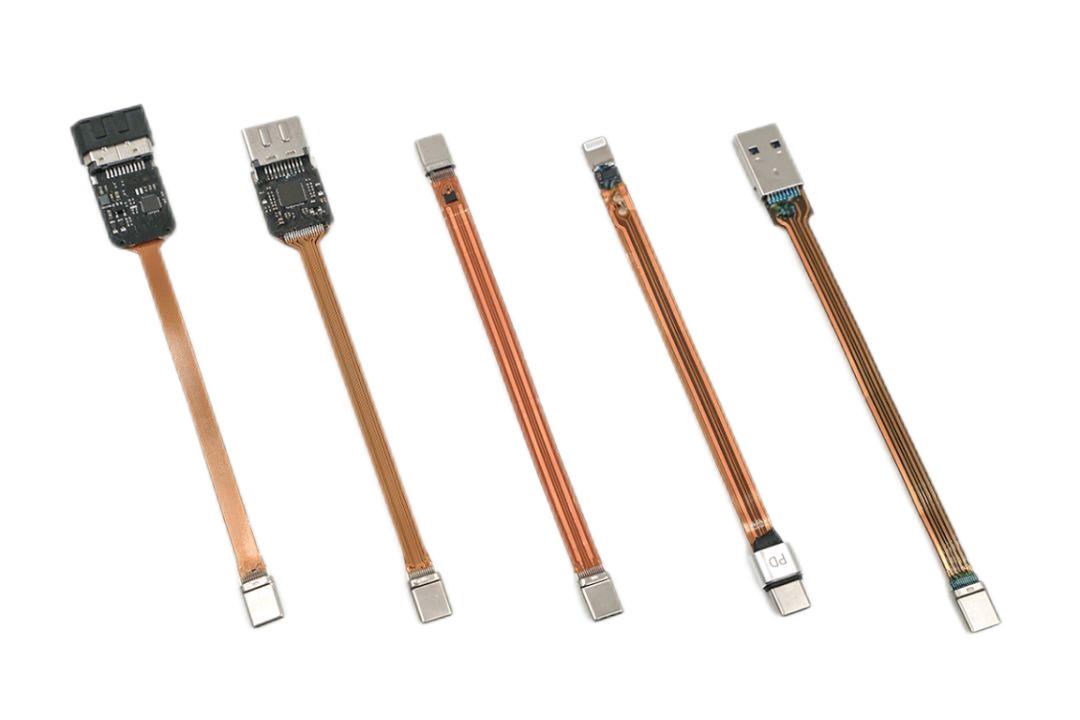

Гибкая печатная плата FPC

1. Определение гибкой печатной платы FPC

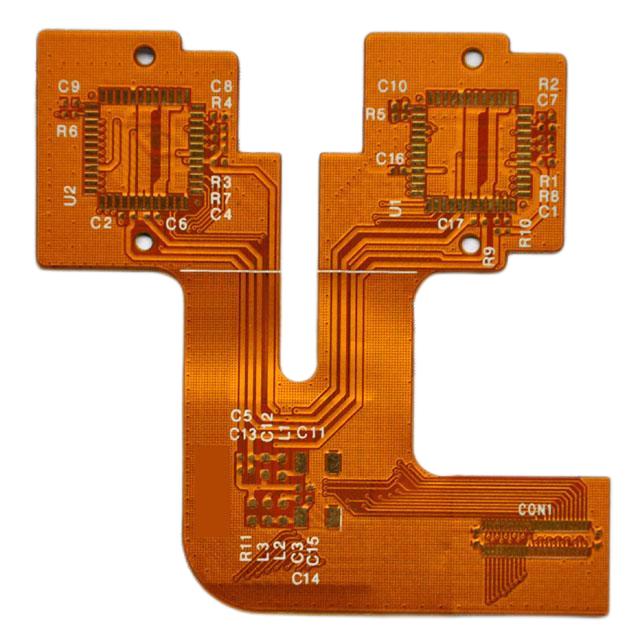

Гибкая печатная плата FPC — это печатная плата, изготовленная из гибких подложек, которые легко сгибаются и складываются. Гибкая печатная плата FPC обычно состоит из многослойных пленочных подложек и проводящих слоев. Его основной особенностью является возможность сгибания и складывания печатной платы, поэтому он подходит для электронных устройств, которые необходимо согнуть или сложить. Гибкая печатная плата FPC имеет множество преимуществ, таких как небольшой размер, легкий вес, высокая надежность и т. д., поэтому она широко используется во многих областях, таких как мобильные телефоны, цифровые камеры, планшетные компьютеры, автомобильная электроника, медицинское оборудование и т. д. Короче говоря, гибкая печатная плата FPC является очень важным электронным компонентом. Его внешний вид делает проектирование электронного оборудования более гибким и разнообразным, а также предоставляет больше возможностей для изготовления электронного оборудования.

2. Процесс производства гибкой печатной платы FPC.

Гибкая печатная плата FPC обладает гибкостью и надежностью. В настоящее время на рынке представлено 4 типа гибких печатных плат FPC: односторонние (1 слой), двухсторонние (2 слоя), многослойные и мягко-твердые печатные платы. Процесс производства гибкой печатной платы FPC в основном включает в себя следующие этапы: во-первых, подготовка основного материала, обычно в качестве основного материала используется полиимидная пленка или полиэфирная пленка, а основной материал гибкой печатной платы готовится путем печати, плакирования медью и других процессов. ; во-вторых Это графическое производство. Согласно чертежу печатной платы, рисунок схемы наносится на подложку с помощью технологии фотолитографии или лазерной резки; затем гальваническое покрытие: на схему наносится слой металла с помощью гальванотехники, например меди, никеля, золота и т. д., для повышения проводимости и коррозионной стойкости; наконец, резка и тестирование: готовая гибкая печатная плата разрезается в соответствии с необходимым размером, тестируется и проверяется, чтобы убедиться, что ее качество и производительность соответствуют требованиям. В целом процесс производства гибкой печатной платы FPC относительно сложен и требует взаимодействия различных процессов и тонких операций, но его гибкие характеристики и характеристики миниатюризации позволяют широко использовать его в электронных продуктах.

Как сделать гибкую печатную плату FPC?

Процесс производства однослойной гибкой печатной платы FPC:
Резка-сверление-сухая пленка-прикрепление-экспонирование-проявка-травление-пилинг обработка поверхности-покрытие пленки-прессование-отверждение обработки поверхности-нанесение никелевого золота-печать символов-резка-электрические измерения-перфорация-окончательный контроль - упаковка и доставка

Процесс производства двухслойной гибкой печатной платы FPC:

Резка - Сверление - PT H - Гальваника - Предварительная обработка - Наклеивание сухой пленки - Воздействие паразитов - Проявка - Графическая гальваника - Удаление пленки - Предварительная обработка - Наклеивание сухой пленки - Планирование экспозиции - Проявка - Травление - Удаление мембраны - Обработка поверхности - Ламинирование пленки - Ламинирование - Отверждение - никелирование - символьная печать - резка - электрическое испытание - штамповка - окончательная проверка - упаковка - доставка.

Возможности процесса печатной платы FPC:

Гибкий материал		Тайхун, Шэнъи, Ляньмао
печатная платаМатериал		КБ,Шэнъи, Ляньмао
Толщина меди		12ум-70ум
Поверхностьзаканчивать
Чистота поверхности Толщина	ЭНИГ	В Ау	2-4 мкм__
			0,025-0,075 мкм_
	ЭНЕПИГ	В_ Ау ПД	2-4 мкм__
			0,025-0,075 мкм__
			0,025-0,075 мкм_
	Электрическое золочение	Нi Австралия	2-4один
			0,05-0,35один
РФ-ПК чеболезнь Минимум(мм)	4 слоя оргалита + 2 слоя мягкого картона.		0.6мм
	6слои оргалита + 2 слоя мягкого картона		0.6мм
РФ-ПК чеболезнь Ктерпимость	4 слоя оргалита + 2 слоя мягкого картона.		0.1  мм
	6слои оргалита + 2 слоя мягкого картона		0.1  мм
Минимальная ширина/пространство (мм)	4 слоя ДВП + 2 слоя мягкого картона.Минимальная ширина/пространство (мм)	1 унция	0,075 мm
		1/2унция	0,06 мm
		1/3унция	0,05 мm

Минимальная ширина/пространство (мм)	4 слоя ДВП + 2 слоя мягкого картона.Минимальная ширина/пространство (мм)	1 унция	0,075 мm
		1/2унция	0,06 мm
		1/3унция	0,05 мm
	6слои ДВП + 2 слоя мягкого картонаМинимальная ширина/пространство (мм)	1 унция	0,075 мm
		1/2унция	0,06 мm
		1/3унция	0,05 мm
Сверлитьl         Минимум(мм)	Сверлить		∮0.1мм
	лАшер		∮00,075    мм
ШЕсли T Толерантность	Коверлявляется		0.1мм
	СНАС		0.15мм
	пI		0.1мм
	ФР-4		0.15мм
	ЭМИ ФИЛЬМ		0,1мм
Коверлявляется (ПИ &клей)			12,5один-50один
			12,5один-75один
Количество перелива клея Coverlявляется			0,02-0,03 мм

3. Особенности гибкой печатной платы FPC
Гибкая печатная плата FPC — это гибкая печатная плата, используемая в электронном оборудовании, состоящая из гибкой подложки и фольги, покрытой медью. По сравнению с традиционной жесткой печатной платой гибкая печатная плата FPC имеет следующие характеристики:
а). Гибкость: гибкую печатную плату FPC можно сгибать, складывать и скручивать для адаптации к различным сложным трехмерным формам, что может значительно уменьшить объем оборудования и повысить надежность оборудования.
б). Тонкий и легкий: гибкая печатная плата FPC имеет очень тонкую толщину, которая может достигать менее 0,1 мм, что очень подходит для использования в тонких и легких устройствах.
в). Высокая плотность: гибкая печатная плата FPC позволяет реализовать проводку высокой плотности и может реализовать компоновку многослойных схем в очень небольшом пространстве, что повышает производительность и надежность электронного оборудования.
г). Устойчивость к высоким температурам: гибкая печатная плата FPC выдерживает высокие температуры, может нормально работать в высокотемпературных средах и подходит для некоторого электронного оборудования, работающего в высокотемпературных средах.
е). Коррозионная стойкость: гибкая печатная плата FPC обладает хорошей коррозионной стойкостью и может использоваться в суровых условиях. Короче говоря, гибкая печатная плата FPC имеет множество преимуществ, может удовлетворить потребности различного электронного оборудования и является очень важным электронным компонентом.

4. Применение гибкой печатной платы FPC.
Гибкая печатная плата FPC (Flexible Printed Circuit Board) — это печатная плата, изготовленная из гибких подложек. Его основными характеристиками являются хорошая гибкость и гибкость, и он подходит для различных сложных трехмерных пространств. Гибкие печатные платы FPC имеют широкий спектр применения, включая бытовую электронику, автомобильную электронику, медицинское оборудование, аэрокосмическую и другие области. В области бытовой электроники гибкие печатные платы FPC широко используются в электронных продуктах, таких как смартфоны, планшетные компьютеры и ноутбуки. По сравнению с традиционными жесткими печатными платами гибкие печатные платы FPC обладают большей надежностью и защитой от помех, а также позволяют создавать меньшие, легкие и тонкие конструкции. В области автомобильной электроники гибкие печатные платы FPC в основном используются в автомобильных приборных панелях, автомобильной аудиосистеме, навигационных системах и другом оборудовании. Из-за высоких требований к надежности и долговечности автомобильного электронного оборудования широкое признание получила устойчивость к высоким температурам и виброустойчивости гибких печатных плат FPC. В области медицинского оборудования гибкая печатная плата FPC в основном используется в оборудовании медицинского мониторинга, хирургических инструментах и ​​другом оборудовании. Поскольку гибкая печатная плата FPC обладает хорошей гибкостью и гибкостью, она может лучше адаптироваться к изгибам человеческого тела, поэтому ее все шире используют в медицинском оборудовании. Короче говоря, гибкая печатная плата FPC — это печатная плата с широкими перспективами применения, которая имеет уникальные преимущества и ценность применения в различных областях.
