1-слойная алюминиевая печатная плата

Печатная плата с металлическим сердечником

Вы можете быть уверены, что купите однослойную алюминиевую печатную плату Jiubao на нашем заводе. Печатная плата с металлическим сердечником представляет собой составную печатную плату, состоящую из металлической подложки, слоя изолирующей среды и медного слоя схемы. Металлическая матрица обычно представляет собой алюминий, железо, медь, инварную медь, вольфрамово-молибденовый сплав и т. д. Теплоотдача металлической подложки выше, чем у ламината, плакированного медью. Теплоотдача металлической подложки связана с плотностью и теплопроводностью ее изолирующего слоя. Чем тоньше изоляционный слой, тем выше теплопроводность. Изоляционный слой обычно представляет собой модифицированную эпоксидную смолу, полифениловый эфир, полиимид и т. д. Толщина изоляционного слоя составляет 50 мкм-200 мкм. Слои схемы состоят из медных слоев. Толщина металлической пластины составляет 0,5 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 3,0 мм и 5,0 мм. Как и гибко-жесткие печатные платы, печатные платы на металлической основе можно разделить на односторонние, двусторонние и многослойные, и они представляют собой особую разновидность печатных плат. Металлическая печатная плата также известна как печатная плата с металлическим сердечником, MCPCB, IMS (изолированная металлическая подложка), печатная плата с металлическим покрытием.

Алюминиевый ламинат с медным покрытием
Ламинат с медным покрытием на железной основе
Медный ламинат с медным покрытием
Ламинат с медным покрытием на стальной основе

Ламинат на общей металлической основе с медным покрытием
Огнестойкий ламинат на металлической основе с медным покрытием
Высокотермостойкий ламинат на металлической основе с медным покрытием
Металлический ламинат с высокой теплопроводностью, плакированный медью
Металлический ламинат со сверхвысокой теплопроводностью, плакированный медью
Высокочастотный, микроволновый ламинат на металлической основе с медным покрытием
Многослойный ламинат на металлической основе с медным покрытием

а). Характеристики алюминия: теплопроводность 237 Вт/(м·К), умеренная стоимость, приемлемость и широкое применение.
б). Характеристики меди: теплопроводность 384 Вт/(м·К), стоимость слишком высока, она используется для продукции с высокой добавленной стоимостью.
в). Характеристики серебра: теплопроводность 429 Вт/(м·К),
г). Характеристики железа: теплопроводность 80Вт/(м·К),
д). Характеристики стали: теплопроводность 40 Вт/(м·К),

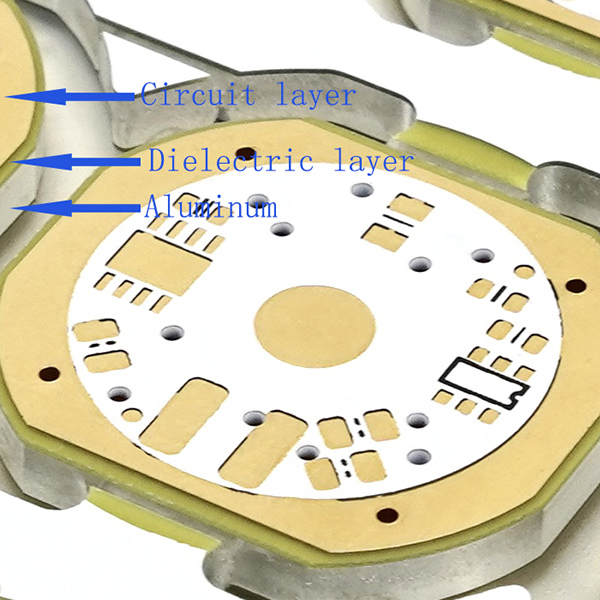

Металлическая печатная плата состоит из слоя медной фольги, диэлектрического слоя и металлического слоя.
· Медный слой цепи: Используемый медный слой толще, чем обычный CCL (1-10 унций). Более толстые медные слои означают большую пропускную способность по току.
· Диэлектрический слой: Диэлектрический слой представляет собой теплопроводящий слой толщиной от 50 мкм до 200 мкм. Обладает низким термическим сопротивлением, теплопередачей и изоляцией.
· Металлический слой: Третий слой представляет собой металлический слой, состоящий из алюминия или меди, обладающих высокой теплопроводностью.

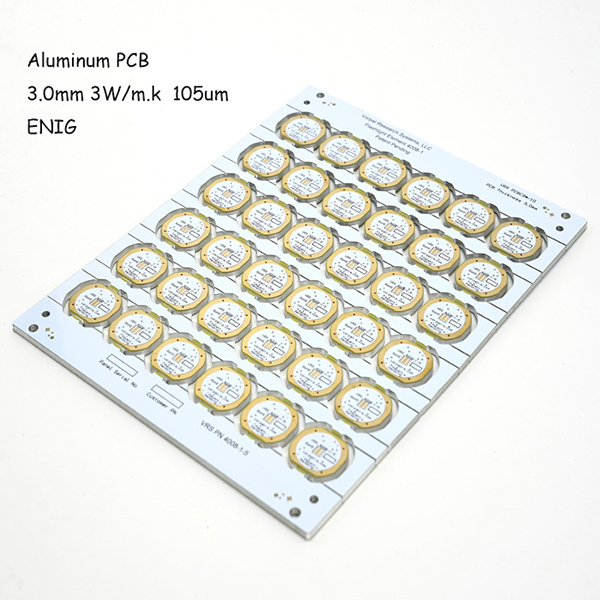

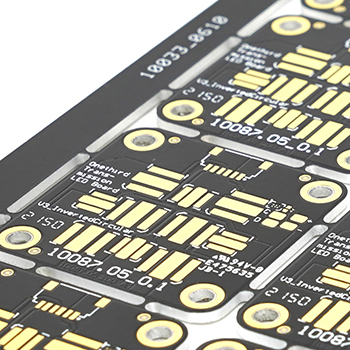

Введение продукта 1-слойной алюминиевой подложки:

Однослойная алюминиевая печатная плата представляет собой алюминиевую печатную плату; Однослойная алюминиевая печатная плата разделена на три слоя: алюминий, изоляционный слой и медь. Алюминий отвечает за отвод тепла, изолирующий слой отвечает за теплопередачу и изоляцию, а медь отвечает за электропроводность. Однослойные алюминиевые печатные платы обычно имеют печатные схемы на одной стороне и гладкие беспроводные схемы на другой стороне. Наиболее распространенными алюминиевыми печатными платами на рынке являются однослойные алюминиевые печатные платы. Верхняя сторона представляет собой схему, а нижняя сторона соединена с оболочкой или термоклеем для отвода тепла. Однослойная алюминиевая печатная плата заменяет предыдущую плиту из стекловолокна FR4 и печатной платы, которая является прочной и высокопрофильной, имеет хороший отвод тепла, ее нелегко сломать и она имеет хорошую гибкость структуры продукта. Jiubao Technology является производителем с процессом производства печатных плат с металлическим сердечником, полным набором высокоточного оборудования 7S, производственным цехом от подачи материала до упаковки готовой продукции, в котором работает высококачественное элитное руководство, а также сильная профессиональная команда, занимающаяся монтажом печатных плат. производство, Есть много выдающихся инженеров и профессиональных менеджеров. Это профессиональный производитель алюминиевых печатных плат с большим ассортиментом, полным оборудованием, строгим управлением и превосходным качеством.
Однослойная алюминиевая печатная плата представляет собой ламинат на основе алюминия, плакированный медью (ламинат, плакированный медью, является подложкой печатной платы). Алюминиевые печатные платы на самом деле очень похожи на печатные платы FR4.

Тепловыделение: характеристики алюминиевой печатной платы по рассеиванию тепла довольно хорошие по сравнению с обычной печатной платой FR4. Например, печатная плата FR4 толщиной 1,5 мм имеет тепловое сопротивление 20-22 градуса на ватт, а алюминиевая печатная плата толщиной 1,5 мм имеет тепловое сопротивление 1-2 градуса на ватт.

Тепловое расширение: Каждое вещество имеет свой собственный коэффициент теплового расширения. Алюминий (22 ppm/C) и медь (18 ppm/C) имеют очень близкие КТР. Поскольку алюминиевая печатная плата хорошо рассеивает тепло, серьезных проблем с расширением или сжатием не возникает. Алюминиевые печатные платы отлично работают, долговечны и надежны.
Стабильность размеров: Алюминиевые печатные платы демонстрируют стабильность размеров и стабильные размеры. Например, при нагреве от 30 до 140 градусов их размеры меняются всего на 2,5%-3,0%.
· Другое: алюминиевые печатные платы могут использоваться в технологии поверхностного монтажа силовых устройств. Алюминиевая печатная плата может эффективно использоваться в схемотехнике благодаря ее характеристикам с точки зрения теплового расширения схемотехники. Алюминиевые печатные платы помогают продлить срок годности продукта и удельную мощность продукта. Алюминиевые печатные платы также очень надежны. Алюминиевые печатные платы могут помочь уменьшить общий размер продукта, а также являются более дешевым вариантом. Алюминиевые печатные платы обладают электромагнитным экранированием и высокой диэлектрической прочностью.

Печатная плата с алюминиевой подложкой обладает превосходной огнестойкостью, высокой механической прочностью, стабильностью размеров и т. д., особенно хорошим рассеиванием тепла, электромагнитным экранированием и свойствами плавающего олова. Широко используется в мотоциклах; воспламенители мобильных телефонов; мощные светодиоды; динамики; силовые модули; системы акустической защиты и др.
Проекционная лампа; Уличный фонарь; Лампа для роста растений; Алюминиевая подложка светодиодной лампы; Проекционное оборудование; Радиатор; Подложка для солнечных батарей; 1-слойная алюминиевая подложка, используемая для 90% подводных фонарей, подходит для 90% ламп.
Алюминиевая печатная плата — идеальное решение для изделий с высокой плотностью и мощностью, таких как светодиоды, силовое оборудование, компьютеры и т. д.
Если у вас есть проблемы с температурой в конструкции вашей печатной платы, алюминий должен быть вашим первым соображением. JBPCB предлагает все виды алюминиевых подложек, включая односторонние алюминиевые подложки, многослойные алюминиевые подложки, гибридные алюминиевые подложки, гибкие алюминиевые подложки, алюминиевые подложки со сквозными отверстиями и т. д. Другие категории, такие как алюминиевые подложки общего назначения, высокотемпературные Также доступны алюминиевые подложки с проводимостью и высокочастотные алюминиевые печатные платы. Если вам нужна более подробная информация о наших алюминиевых печатных платах, пожалуйста, свяжитесь с нами.

Q1: Каков минимальный объем заказа для MCPCB?
A1: Наш минимальный объем заказа MCPCB варьируется в зависимости от различных товаров, заказ поддержки от 1 шт.
Q2: Какие документы мы должны предоставить?
A2: PCB: файлы Gerber лучше (Protel, power pcb, файлы PAD), PCBA: файлы Gerber и список спецификаций.
Q3: Какую информацию я должен предоставить помимо документов?
A3: Цитата требует следующих спецификаций:
а) Субстрат:
б) Толщина листа:
в) Толщина меди:
г) Теплопроводность:
д) обработка поверхности:
f) Цвет паяльной маски и шелкографии
ж) Количество
Q4: Можно ли проектировать печатные платы с металлическим сердечником с заряженными DIP-компонентами через металлические отверстия?
А4: Да. Мы являемся профессиональным производителем печатных плат с металлическим сердечником, у нас многолетний опыт производства, вы можете увидеть наши детали алюминиевых печатных плат с изоляционными отверстиями.
Q5: Можем ли мы сделать ремесло следующего изображения?
A5: Да, можно рисовать то, что хочешь.
Q6: Каковы требования к времени и окружающей среде для хранения печатных плат с металлическим сердечником?
A6: Температура и влажность хранения печатной платы с металлическим сердечником повлияют на срок службы продукта. Под вакуумной пластиковой пленкой температура составляет 25±2°С; влажность 55 ± 5% относительной влажности, а качество гарантировано на 6 месяцев. Если вакуумная упаковка из полиэтиленовой пленки была снята или хранилась более 6 месяцев, перед изготовлением рекомендуется запекать при температуре 150°С/1 час.
